低功耗阀

Low Wayy Solenoid Valves

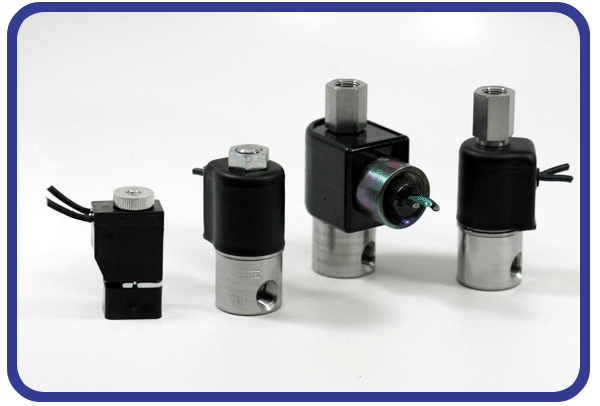

彼得保罗低功耗阀门是应用在气动和液压上的通用或安全阀。这些阀门通过替换不同的密封材料可以用到各式各样的场合,包括处理热空气,热水,冷却剂和许多其他介质。
通电时,彼得保罗单节流孔阀的孔口处在关的位置,介质不能从入口流向出口。
二位二通常开型低功耗阀
系列/型号 标准阀座口 压力(PSI) 流量(CV) 尺寸(高x宽)"
58/581 阀组安装或10-32 0 - 300 .010 - .034 2.26 x 1.06 3.5
L58/L581 阀组安装或10-32 0 - 150 .010 - .020 2.26 x 1.06 0.9
50LW/LW51 1/8" NPT 0 - 300 .020 - .150 2.95 x 1.00 2.5
50SLW/SLW51 1/8" NPT 0 - 300 .022 - .150 3.78 x 1.20 1.8
50ELW/ELW51 1/8" NPT 0 - 300 .022 - .150 3.78 x 1.20 1.8
EL50/EL51 1/8" NPT 0 - 200 .020 - .075 3.27 x 1.44 1.8
‌断电时,彼得保罗单节流孔阀的孔口处在关的位置,介质不能从入口流向出口。
二位二通常闭型低功耗阀
系列/型号 标准阀座口 压力(PSI) 流量(CV) 尺寸(高x宽)"
58/582 阀组安装或10-32 0 - 300 .010 - .034 2.0 x 1.06 3.5
L58/L582 阀组安装或10-32 0 - 150 0.01 2.0 x 1.06 0.9
50LW/LW52 1/8" NPT 0 - 600 .022 - .292 2.35 x 1.00 2.5
50LLW/LLW52 1/8" NPT 0 - 120 0.22 2.35 x 1.00 0.65
50SLW/SLW52 1/8" NPT 0 - 600 .022 - .292 2.48 x 1.20 1.8
50SLLW/SLLW52 1/8" NPT 0 - 120 0.022 2.48 x 1.20 0.5
50ELW/ELW52 1/8" NPT 0 - 600 .022 - .292 2.48 x 1.20 1.8
50ELLW/ELLW52 1/8" NPT 0 - 120 0.022 2.48 x 1.20 0.5
EL50/EL52 1/8" NPT 0 - 120 .020 - .075 2.48 x 1.44 1.8
ELL50/ELL52 1/8" NPT 0 - 120 0.022 2.48 x 1.44 0.85
断电时,彼得保罗双节流孔阀的阀体上的孔口是关断的,而套筒上的孔是打开的,介质无法从入口流向气缸,但是介质会从气缸流向排放口。
二位三通常闭低功耗阀(直排式)
系列/型号 标准阀座口 压力(PSI) 流量(CV) 尺寸(高x宽)"
58/583 阀组安装或10-32 0 - 300 .010 - .034 2.0 x 1.06 3.5
L58/L583 阀组安装或10-32 0 - 150 .010 - .020 2.0 x 1.06 0.9
50LW/LW53 1/8" NPT 0 - 215 .022 - .156 2.35 x 1.00 2.5
50LLW/LLW53 1/8" NPT 0 - 120
0.022
2.35 x 1.00 0.65
50SLW/SLW53 1/8" NPT 0 - 215 .022 - .156 2.48 x 1.20 1.8
50SLLW/SLLW53 1/8" NPT 0 - 120
0.022
2.48 x 1.20 0.5
EL50/ELW53 1/8" NPT 0 - 215
.022 - .156
2.48 x 1.20 1.8
50ELLW/ELLW53 1/8" NPT 0 - 120
0.022
2.48 - 1.20 0.5
EL50/EL53 1/8" NPT 0 - 120
.020 - .075
2.48 - 1.44 1.8
ELL50/ELL53 1/8" NPT 0 - 120
0.022
2.48 - 1.44 0.85
断电时,彼得保罗双节流孔阀的阀体上的孔口是关断的,而套筒上的孔是打开的,介质无法从入口流向气缸,但是介质会从气缸流向排放口。
二位三通常闭低功耗阀(管道排放式)
系列/型号 标准阀座口 压力(PSI) 流量(CV) 尺寸(高x宽)"
58/583 Manifold Mt. or 10-32 0 - 300 .010 - .034 2.26 x 1.06 3.5
L58/L583 1/8" NPT 0 - 150 .010 - .020 2.26 x 1.06 0.9
50LW/LW53 1/8" NPT 0 - 215 .022 - .156 2.95 x 1.00 2.5
50LLW/LLW53 1/8" NPT 0 - 120 0.22 2.95 x 1.00 0.65
50SLW/SLW53 1/8" NPT 0 - 215 .022 - .156 3.78 x 1.20 1.8
50SLLW/SLLW53 1/8" NPT 0 - 120 0.022 3.78 x 1.20 0.5
50EW/ELW53 1/8" NPT 0 - 215 .022 - .156 3.78 x 1.20 1.8
50ELLW/ELLW53 1/8" NPT 0 - 120 0.022 3.78 x 1.20 0.5
EL50/EL53 1/8" NPT 0 - 120 .020 - .075 3.27 x 1.44 1.8
ELL50/ELL53 1/8" NPT 0 - 120 0.022 3.27 x 1.44 0.85
断电时,彼得保罗双节流孔阀的阀体上的孔口是关断的,而套筒上的孔是打开的,介质无法从气缸流向出口,但是介质会从入口流向气缸。
二位三通常开低功耗阀
系列/型号 标准阀座口 压力(PSI) 流量(CV) 尺寸(高x宽)"
58/584 阀组安装或10-32 0 - 300 .010 - .034 2.26 x 1.06 3.5
断电时,彼得保罗双节流孔阀的阀体上的孔口是关断的,而套筒上的孔是打开的,入口和常闭的孔没有介质,而入口和常开的孔口有介质。
二位三通方向控制型低功耗阀
系列/型号 标准阀座口 压力(PSI) 流量(CV) 尺寸(高x宽)"
58/585 阀组安装或10-32 0 - 300 .010 - .034 2.26 x 1.06 3.5
断电时,彼得保罗双节流孔阀的阀体上的孔口是关断的,而套筒上的孔是打开的,公共和常闭端口没有介质,而公共和常开端口有介质。
二位三通多功能型低功耗阀
系列/型号 标准阀座口 压力(PSI) 流量(CV) 尺寸(高x宽)"
58/586 阀组安装或10-32 0 - 300 .010 - .034 2.26 x 1.06 3.5
