高压二位二通常闭型

二位二通常闭型

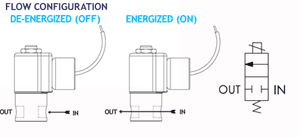

当电磁阀线圈通电时,动铁芯被拉向密封套筒端头的死定位。在接触到密封销的轴肩之前，动铁芯允许有一小段距离的自由加速。当动铁芯接触时，它给销轴施加足够大的力使得其离开阀座。当电磁阀断电时；复位弹簧提供直接作用在销上的复位力来封住节流孔口。阀门必须安装在垂直方向30度的范围内且用于空气和其它无腐蚀性的气体、水和油介质。
• 聚三氟氯乙烯塑料销针作为密封元件
• 节流孔给密封销针导向确保精准对齐
• 结构简单…只有三个运动零部件

Tabs

产品规格

气体压力等级		节流孔径	CV 系数			阀门型号扣环外壳		导管外壳
AC	DC	常闭	常闭			1/8 NPT 端口	1/4 NPT 端口	1/8 NPT 端口	1/4 NPT 端口

5000	5000	.025	.010			H22M7DGM	H22M9DGM	H22M7DCM	H22M9DCM
3000	3000	1/32	.022			H22G7DGM	H22G9DGM	H22G7DCM	H22G9DCM
2500	1500	3/64	.041			H22H7DGMG	H22H9DGMG	H22H7DCMG	H22H9DCMG
1750	500	1/16	.065			H22J7DGMG	H22J9DGMG	H22J7DCMG	H22J9DCMG
650	100	3/32	.100			H22K7DGMG	H22K9DGMG	H22K7DCMG	H22K9DCMG

液体压力等级		节流孔径	CV 系数			阀门型号扣环外壳		导管外壳
AC	DC	常闭	常闭			1/8 NPT 端口	1/4 NPT 端口	1/8 NPT 端口	1/4 NPT 端口

5000	5000	.025	.010			H22M7DGM	H22M9DGM	H22M7DCM	H22M9DCM
3000	3000	1/32	.022			H22G7DGM	H22G9DGM	H22G7DCM	H22G9DCM
1500	1500	3/64	.041			H22H7DGML	H22H9DGML	H22H7DCML	H22H9DCML
1000	500	1/16	.065			H22J7DGML	H22J9DGML	H22J7DCML	H22J9DCML
300	100	3/32	.100			H22K7DGML	H22K9DGML	H22K7DCML	H22K9DCML

运行条件:

说明:

空气或其它非腐蚀性的气体、水和油。

阀门温度范围:

标准阀的环境温度- 0°F(-18°C)到104°F(40°C);介质温度0°F(-18°C)到150°F(65°C)。特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

10,000 PSI

泄漏:

气泡气密性(用聚合物密封销针)

电气特性:

线圈电压:

6 ~ 825V 交流 60 HZ. 5 ~ 720V 交流 50 HZ. — 1.8 ~ 265V 直流

额定功率:

交流 — 7.3 瓦直流 — 9.5 瓦

线圈结构:

模制(标准)，非模制和灌封F级（H 级可选项)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

在气体介质中高达每分钟动作600次

工作周期:

连续

机械特性:

主体:

不锈钢(标配)或者黄铜(可选项)

内部组件:

不锈钢

附件:

丁腈橡胶(标配)。许多其它橡胶材料可提供。

孔口直径:

见以上表格

端口:

1/8" 和 1/4" NPT (其它尺寸可提供).*

外罩:

扣环和 1/2″ NPT 导管。—其他外壳可选。

安装:

必须在垂直方向30°角度内安装。

列表:

大多数电磁阀具有UL 和 CSA 认证。*

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

扣环阀：512克导管阀: 539克

修理包:

见以上表格

选项:

备用端口位置，可替换的橡胶材料、可替换密封销针材料、扁形接头端子线圈和欧洲DIN类型接头 * 。

图纸

图纸:

Series 20 High Pressure Valves Conduit

MODEL H22 1/4-18 NPT
2WNC
CONDUIT CONNECTION

MODEL H22 1/8-27 NPT
2WNC
CONDUIT CONNECTION

Series 20 High Pressure Valves Conduit/Bracket Connection

MODEL H22 1/4-18 NPT
2WNC
CONDUIT/BRACKET CONNECTION

MODEL H22 1/8-27 NPT
2WNC
CONDUIT/BRACKET CONNECTION

Series 20 High Pressure Valves DIN

MODEL H22 1/4-18 NPT
2WNC
DIN STYLE COIL

MODEL H22 1/4-18 NPT
2WNC
DIN STYLE COIL

Series 20 High Pressure Valves Grommet

MODEL H22 1/4-18 NPT
2WNC GROMMET WITH LEADS

MODEL H22 1/8-27 NPT
2WNC GROMMET WITH LEADS

Series 20 High Pressure Valves Grommet/Bracket Connection

MODEL H22 1/4-18 NPT
2WNC
GROMMET/BRACKET WITH LEADS

MODEL H22 1/8-27 NPT
2WNC
GROMMET/BRACKET WITH LEADS

Series 20 High Pressure Valves Yoke Leads

MODEL H22 1/4-18 NPT
2WNC
YOKE WITH LEADS

MODEL H22 1/4-18 NPT
2WNC
YOKE WITH LEADS

Series 20 High Pressure Valves Yoke Spades

MODEL H22 1/4-18 NPT
2WNC
YOKE WITH SPADES

MODEL H22 1/8-27 NPT
2WNC
YOKE WITH SPADES

流程图

流程图:

Flow chart Series 20-30

Series 20 Series 30 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
