70系列>>型号72

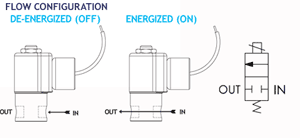

二位二通常闭型

超级阀门具有更大尺寸的阀门才具有的等级。介质为空气，水或其他与标配的丁腈橡胶相兼容的流体。热水，蒸汽，汽油和其他油需要特殊密封材料。
• 我们制造的最大的直动（非先导）阀门
• 大节流孔径。
• 高流量
• 将在极低的压力或真空下有效运行。

Model-72.pdf

Tabs

产品规格

最大工作压差		节流孔径	CV 系数	阀门型号扣环外壳	导管外壳
AC	DC	常闭	常闭	1/4 NPT 端口	1/4 NPT 端口

500	500	3/32	.22	72K9DGM	72K9DCM
300	300	1/8	.35	72N9DGM	72N9DCM
225	225	5/32	.45	72O9DGM	72O9DCM
140	140	3/16	.55	72P9DGM	72P9DCM
100	100	1/4	.78	72R9DGM	72R9DCM

运行条件:

说明:

空气，水或其他与标配的丁腈橡胶相兼容的流体。热水，蒸汽，汽油和其他油需要特殊密封材料。(70系列压力等级可能由于液体的粘度而改变.)*

阀门温度范围:

标准阀的环境温度：-0°F（-18℃）~ 104°F（40℃）；介质温度：0°F （-18℃）~ 150°F（65℃）。*特殊选项的阀门可承受远高于或远低于此环境温度和介质温度.*

最大工作压差:

见以上表格

爆破压力:

4000 PSI

泄漏:

气泡气密性.

真空:

达5微米*

电气特性:

线圈电压:

12 ~ 1150V 交流 60 HZ. 11 ~ 1035V 交流 50 HZ. — 2.5 ~ 220V 直流

额定功率:

交流 — 18.0 瓦直流 — 16.0 瓦

线圈结构:

模制(标准) , 非模制A级和灌封F级. (H级可选)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作600次

工作周期:

连续

机械特性:

主体:

黄铜 (标配) 或不锈钢 (可选)

内部组件:

不锈钢

附件:

丁腈橡胶 (标配). 其他橡胶材料可提供.*

孔口直径:

见以上表格

端口:

标准 1/4” NPT(其它尺寸可提供).*

外罩:

扣环和 1/2″ NPT 导管。—其他外壳可选.*

列表:

绝大多数阀门都符合UL和CSA标准.*

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等.

阀门重量:

扣环阀: 908克导管阀: 935克

修理包:

见以上表格

选项:

备用端口位置，流量控制和可替换的橡胶材料

图纸

图纸:

Series 70 2WNC DIN STYLE COIL

MODEL 72
2WNC DIN STYLE COIL

Series 70 General Purpose Valves Conduit

MODEL 72 1/4-18 NPT
2WNC CONDUIT CONNECTION

Series 70 General Purpose Valves Conduit/Bracket Connection

MODEL 72 1/4-18 NPT
2WNC CONDUIT/BRACKET CONNECTION

Series 70 General Purpose Valves Grommet

MODEL 72 1/4-18 NPT
2WNC
GROMMET WITH LEADS

Series 70 General Purpose Valves Splice Box

MODEL 72 1/4-18 NPT
2WNC
SPLICE BOX CONNECTION

流程图

流程图:

Flow chart Series 70

Series 70 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
