70 系列>> 型号 72B

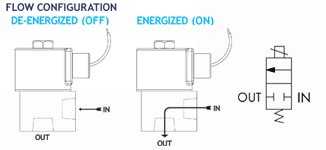

二位二通常闭型

超级阀门具有更大尺寸的阀门才具有的等级。他们在低压下具有更高的流量，有快速的介质填补或排放如空气，惰性气体和油.
• 最大的直动(非先导)的阀门
• 大节流孔径.
• 低压力下高流量.
• 重力润滑与介质快速填补或排放.

Tabs

产品规格

最大工作压差		节流孔径	CV 系数	阀门型号
AC	DC	常闭	常闭	扣环外壳	导管外壳

15	15	1/2	2.92	72B11DGM	72B11DCM

运行条件:

说明:

空气、惰性气体和油。(70系列压力等级可能会由于液体的粘度会改变。)*

阀门温度范围:

标准阀的环境温度- 0°F(-18°C)到104°F(40°C);介质温度0°F(-18°C)到150°F(65°C)。特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

500 PSI

泄漏:

标配阀气泡气密性.

真空:

达5微米*

电气特性:

线圈电压:

12 - 1150 V 交流 60HZ. 11 - 1035 V 交流 50 HZ. - 2.5 - 220 V 直流

额定功率:

交流 - 18.0瓦直流- 16.0瓦

线圈结构:

模制(标准)，非模制和灌封F级（H级可选)

典型的空中响应时间:

6-12毫秒打开，12～28毫秒关闭。

运行速度:

高达每分钟动作350次

工作周期:

连续

机械特性:

主体:

铝阳极化，耐腐蚀.

内部组件:

不锈钢

附件:

氟橡胶(标配)。许多其它橡胶材料可提供*

孔口直径:

见以上表格

端口:

1/2" NPT

外罩:

扣环和 1/2″ NPT 导管。—其他可选。*

列表:

大多数电磁阀具有UL 和 CSA 认证。 *

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

851克

修理包:

见以上表格

选项:

可替换的橡胶材料、不锈钢阀体。*

图纸

图纸:

Series 70 General Purpose Valves Conduit

MODEL 72B 1/2-14 NPT
2WNC
CONDUIT CONNECTION

Series 70 General Purpose Valves Conduit/Bracket Connection

MODEL 72B 1/2-14 NPT
2WNC
CONDUIT/BRACKET CONNECTION

Series 70 General Purpose Valves Grommet

MODEL 72B 1/2-14 NPT
2WNC
GROMMET HOUSING WITH LEADS

Series 70 General Purpose Valves Grommet/Bracket Connection

MODEL 72B 1/2-14 NPT
2WNC
GROMMET/BRACKET WITH LEADS

Series 70 General Purpose Valves Splice Box

MODEL 72B 1/2-14 NPT
2WNC
SPLICE BOX CONNECTION

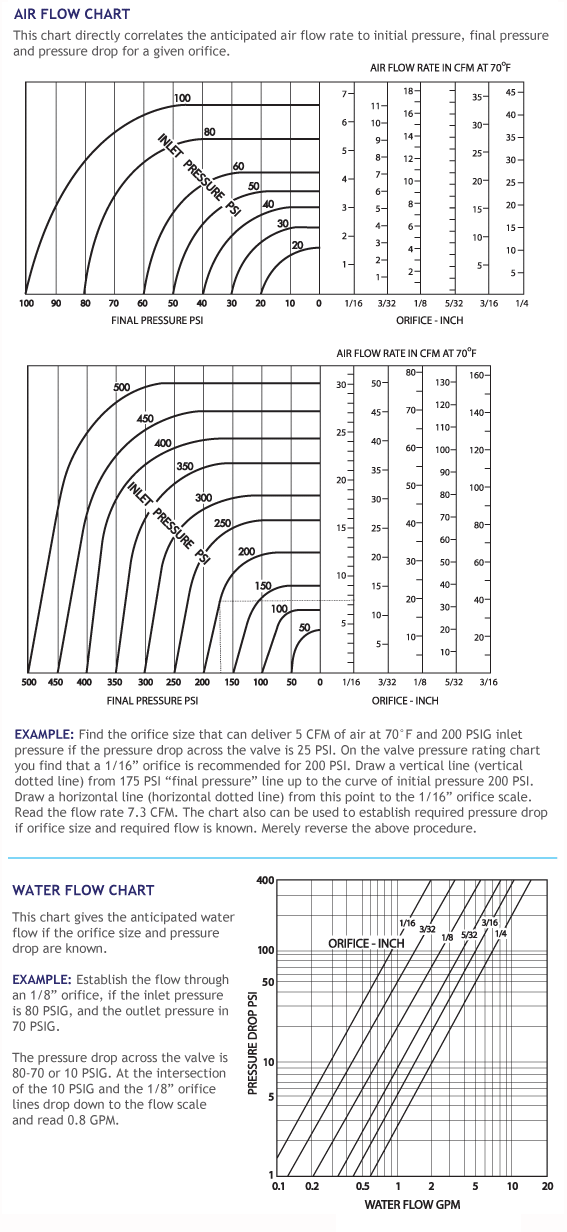

流程图

流程图:

Flow chart Series 70

Series 70 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
