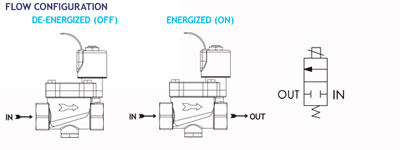

二位二通常闭型

彼得保罗提供一系列大口径电磁阀，来处理工业过程中高流量或快速排放和填充能力。这些交流或直流驱动的阀门也适合低压气体和液体的应用场合。二位二通常开阀的端口尺寸范围从1/2”至3”NPT，压力等级从3到200 PSI。
• 大节流孔径适合高流量.
• 阀体是黄铜锻造.
• 在压差下运行 — 内部先导
• NPT 螺纹连接.
• 与我们常用的20系列使用相同的线圈和电气外壳 .

series-80-model-828.pdf

Tabs

产品规格

最大工作压差			最小工作压差	节流孔径	CV 系数			阀门型号扣环外壳	导管外壳
AC	DC			常闭	常闭

200	200	3		1/2	4.0			828B12DGM	828B12DCM
200	200	3		3/4	5.8			828Y19DGM	827Y19DCM
200	200	3		1	13.0			828D13DGM	828D13DCM
200	200	3		1 1/2	29.0			828E14DGM	828E14DCM
200	200	3		2	46.0			828F16DGM	828F16DCM
200	200	3		2 1/2	76.0			828W17DGM	828W17DCM
200	200	3		3	98.0			828W18DGM	828W18DCM

运行条件:

说明:

空气、水和其他液体采用标配丁腈橡胶密封。热水、蒸汽、汽油和许多油需要特殊密封材料。咨询代表或工厂。(80系列压力评级可能会改变由于液体的粘度。)*

阀门温度范围:

标准阀的环境温度- 0°F(-18°C)到104°F(40°C);介质温度0°F(-18°C)到150°F(65°C)。特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

泄漏:

气泡气密性

电气特性:

线圈电压:

6 - 825 V 交流 60HZ. 5 - 720 V 交流 50 HZ. —1.8-265V直流

额定功率:

交流 - 7.7瓦直流 - 9.5瓦

线圈结构:

非模制A级(标准)，模制和灌封F级或H级(可选)

运行速度:

高达每分钟动作 100 次

工作周期:

连续

机械特性:

主体:

黄铜(标配)---不锈钢(可选).

内部组件:

不锈钢(标配).

附件:

丁腈橡胶(标配)。许多其它橡胶材料可提供.*

外罩:

扣环和 1/2″ NPT 导管。—其他外壳可选

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等.

修理包:

See table above.

选项:

可替换的橡胶材料、扁形接头端子线圈和欧洲DIN类型接头,防爆，电磁闭锁线圈和DIN固态计时器使用线圈*

图纸

图纸:

Series 80 Internal Pilot Valves Conduit

2WNC CONDUIT CONNECTION
1-1/2" NPT PORTS

2WNC CONDUIT CONNECTION
1/2" NPT PORTS

2WNC CONDUIT CONNECTION
1" NPT PORTS

2WNC CONDUIT CONNECTION
2-1/2" NPT PORTS

2WNC CONDUIT CONNECTION
2" NPT PORTS

2WNC CONDUIT CONNECTION
3/4" NPT PORTS

2WNC CONDUIT CONNECTION
2" NPT PORTS

Series 80 Internal Pilot Valves DIN

2WNC DIN COIL
1-1/2" NPT PORTS

2WNC DIN COIL
1/2" NPT PORTS

2WNC DIN COIL
1" NPT PORTS

2WNC DIN COIL
2-1/2" NPT PORTS

2WNC DIN COIL
2" NPT PORTS

2WNC YOKE-SPADES
3/4" NPT PORTS

2WNC DIN COIL
3" NPT PORTS

Series 80 Internal Pilot Valves Grommet

2WNO GROMMET
1-1/2" NPT PORTS

2WNC GROMMET
1/2" NPT PORTS

2WNC GROMMET
1" NPT PORTS

2WNC GROMMET
2-1/2" NPT PORTS

2WNC GROMMET
2" NPT PORTS

2WNC GROMMET
3/4" NPT PORTS

2WNC GROMMET
3" NPT PORTS

Series 80 Internal Pilot Valves Yoke Leads

2WNC YOKE-LEADS
1-1/2" NPT PORTS

2WNC YOKE-LEADS
1/2" NPT PORTS

2WNC YOKE-LEADS
1" NPT PORTS

2WNC YOKE-LEADS
2-1/2" NPT PORTS

2WNC YOKE-LEADS
2" NPT PORTS

2WNC YOKE-LEADS
3/4" NPT PORTS

2WNC YOKE-LEADS
3" NPT PORTS

Series 80 Internal Pilot Valves Yoke Spades

2WNC YOKE-SPADES
1-1/2" NPT PORTS

2WNC YOKE-SPADES
1/2" NPT PORTS

2WNC YOKE-SPADES
1" NPT PORTS

2WNC YOKE-SPADES
2-1/2" NPT PORTS

2WNC YOKE-SPADES
2" NPT PORTS

2WNC YOKE-SPADES
3/4" NPT PORTS

2WNC YOKE-SPADES
3/4" NPT PORTS

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
