20 系列>> 型号 H21

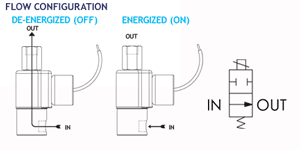

二位二通常开型

这类阀门采用阀针的方式密封。阀针通过导向进入节流孔。适用于空气或其它非腐蚀性的气体、水和油。

• 聚三氟氯乙烯塑料销针作为密封元件
• 节流孔给密封销针导向确保精准对齐
• 结构简单…只有三个运动零部件

Model-H21.pdf

Tabs

产品规格

最大工作压差	节流孔径	CV 系数	阀门型号
			扣环外壳		导管外壳

DC	常开	常开	1/8" NPT 端口	1/4" NPT 端口	1/8" NPT 端口	1/4" NPT 端口

2000	.6mm	.010	H21M7XGM	H21M9ZGM	H21M7XCM	H21M9ZCM

运行条件:

说明:

空气或其它非腐蚀性的气体、水和油。

阀门温度范围:

标准阀的环境温度- 0°F(-18°C)到104°F(40°C);介质温度0°F(-18°C)到150°F(65°C)。特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

爆破压力:

10,000 PSI

泄漏:

气泡气密性

电气特性:

线圈电压:

6, 12, 24, 125V 直流

额定功率:

直流 - 9.5瓦

线圈结构:

模制 (标准), 非模制A级和灌封F级端口. ( H 级可选项)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

在气体介质中高达每分钟动作600次

工作周期:

连续

机械特性:

主体:

不锈钢

内部组件:

不锈钢

附件:

聚三氟氯乙烯塑料(标配),缩醛树脂®,特富龙®、尼龙、聚醚醚酮,聚苯砜®,聚醚酰亚胺®,303不锈钢(可选)。

孔口直径:

见以上表格

端口:

1/8″ and 1/4” NPT (其它尺寸可提供)。*

外罩:

扣环和 1/2″ NPT 导管。

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

539克

修理包:

见以下表格

选项:

可替换的橡胶材料、可替换密封销针材料、扁形接头端子线圈和欧洲DIN类型接头。 *

图纸

图纸:

Series 20 High Pressure Valves Conduit Connection

2WNO HIGH PRESSURE
1/4 NPT
CONDUIT CONNECTION

2WNO HIGH PRESSURE
1/8 NPT
CONDUIT CONNECTION

Series 20 High Pressure Valves DIN Connection

2WNO HIGH PRESSURE
1/4 NPT
DIN STYLE COIL

2WNO HIGH PRESSURE
1/8 NPT
DIN STYLE COIL

Series 20 High Pressure Valves Grommet Connection

2WNO HIGH PRESSURE
1/4 NPT
GROMMET STYLE COIL

2WNO HIGH PRESSURE
1/8 NPT
GROMMET STYLE COIL

Series 20 High Pressure Valves Yoke Leads

HIGH PRESSURE
1/4 NPT
YOKE & LEADS COIL

2WNO HIGH PRESSURE
1/8 NPT
YOKE & LEADS COIL

Series 20 High Pressure Valves Yoke Spades

2WNO HIGH PRESSURE
1/4 NPT
YOKE & SPADES COIL

2WNO HIGH PRESSURE
1/8 NPT
YOKE & SPADES COIL

流程图

流程图:

Flow chart Series 20-30

Series 20 Series 30 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
