50 ELW系列 >> 型号 ELW51

二位二通常开型

具有UL和CSA认证,低功耗,用于危险场合的微型阀，其在易爆环境中有最小的空间和能耗需求。空气和其它液体,标配丁腈橡胶密封。热水、蒸汽、汽油、油、液压液和其它介质需要特殊密封材料。。
• 最小的危险位置阀
• 市场上最好的环境和高温等级
•带有封装线圈的NEMA 4等级是标配
• 优质的工程设计

Model-ELW51.pdf

Tabs

产品规格

最大工作压差				节流孔径	CV 系数	阀门型号

气体		液体
AC	DC	AC	DC	常开	常开

300	200	300	200	1/32	.020	ELW51G8XCCP
270	120	120	65	3/64	.048	ELW51H8XCCP
135	50	40	30	1/16	.075	ELW51J8XCCP
70	35	30	20	5/64	.134	ELW51V8XCCP
55	30	25	15	3/32	.150	ELW51K8XCCP

运行条件:

说明:

空气、水和其他液体采用标配丁腈橡胶密封。热水、蒸汽、汽油、油、液压液需要特殊密封材料。(50系列压力等级可能会由于液体的粘度改变。)*

阀门温度范围:

标准阀的环境温度– 0°F (-18°C) to 140°F (60°C;介质温度 0°F (-18°C) to 150°F (65°C) . 特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

5,000 PSI

泄漏:

标配阀气泡气密性

真空:

达5微米*

电气特性:

线圈电压:

交流 — 1.8 瓦直流 — 1.8 瓦

额定功率:

AC — 1.8 Watts DC — 1.8 Watts

线圈结构:

封装F级带三线接地

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作 600次

工作周期:

连续

机械特性:

主体:

不锈钢 (标配)

内部组件:

不锈钢

附件:

丁腈橡胶(标配)。许多其它橡胶材料可提供。*

孔口直径:

见以上表格

端口:

1/8" NPT (标配)

外罩:

封装带1/2″ NPT 导管

列表:

大多数电磁阀有UL 和 CSA认证。危险场合—Ⅰ级1类 A,B,C,D 组，I I级1类 E,F,G组和2类A ,B,C,D,E,F,G组。“T”等级和T4一样低。

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

271克

修理包:

见以上表格

选项:

备用端口位置,流量控制,可替换的橡胶材料,所有不锈钢结构。*

图纸

图纸:

系列50 ELW封装低瓦特阀门

ELW 51型
2WNO
防爆

ELW 51型车身选项“O”
2WNO
防爆

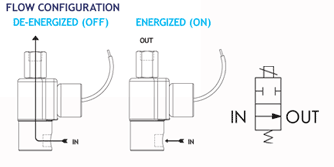

流程图

流程图:

Flow chart Series 40-50

Series 40 Series 50 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
