低功耗 — 二位二通常开型

二位二通常开型

微型化元器件便于跟电路板连接，广泛用于跟电气信号连接来控制气动输出。小型尺寸最理想用于自成一体，带（#10-32 U N F-2B)端口，或多个阀门装在阀组上。空气和其它常见的气体，推荐的过滤精度-30微米或更小
• 可作为大阀门的先导阀
• 理想用于微电子生产设备
• 对医疗和化学分析应用
• 可直接由大部分编程控制器控制
• 优质的工程设计

Tabs

产品规格

最大工作压差	节流孔径	CV 系数			阀门型号

DC	常开	常开			#10-32 端口	模块安装

150	0.6 mm	.010			L581A19PGM	L581A19PE
130	0.8 mm	.020			L581F19PGM	L581F19PE

运行条件:

说明:

空气和其他常见的气体，推荐的过滤精度-30微米或更小。

阀门温度范围:

标配阀的环境温度及介质温度：-5°F（-15℃）~ 122°F（50℃）注意:在使用塑料的时候不要让水结冰。

最大工作压差:

见上表

爆破压力:

1500 PSI

泄漏:

标配阀气泡气密性。

真空:

达5 微米*

电气特性:

线圈电压:

12, 24V 直流

额定功率:

直流 — 0.9 瓦

线圈结构:

模制A级(标配), 微型DIN (可选.).

典型的空中响应时间:

直流 – 9 毫秒

运行速度:

高达每分钟动作600 次

工作周期:

连续

机械特性:

主体:

聚酯塑料(标配.), 圆棒黄铜或不锈钢 (可选.)

内部组件:

不锈钢

附件:

丁腈橡胶(标配.). 其它橡胶材料可提供.*

孔口直径:

见上表

端口:

美制螺纹#10-32 UNF-2B

预期寿命:

数以百万次的启闭循环，取决于应用程序、润滑等.

阀门重量:

59克

修理包:

见以上表格

选项:

圆棒不锈钢或黄铜阀体, 外螺柱安装, 手动操作器, M5 端口。*

图纸

图纸:

Series L58 Model L581 Leads

2WNO MOLDED LEADS COIL
MANIFOLD MOUNT PLASTIC BODY

2WNO MOLDED LEADS STYLE COIL
MANIFOLD MOUNT PLASTIC BODY
WITH MANUAL OVERRIDE

2WNO MOLDED LEAD STYLE COIL
STAINLESS STEEL BODY WITH 10-32 PORTS

2WNO MOLDED LEADS COIL
PLASTIC BODY WITH 10-32 PORTS

Series L58 Model L581 DIN

2WNO DIN STYLE COIL
STUD MANIFOLD MOUNT
STAINLESS STEEL BODY

2WNO DIN STYLE COIL
MANIFOLD MOUNT PLASTIC BODY

2WNO DIN STYLE COIL
MANIFOLD MOUNT PLASTIC BODY
WITH MANUAL OVERRIDE

2WNO DIN STYLE COIL
STAINLESS STEEL BODY WITH 10-32 PORTS

2WNO DIN STYLE COIL
PLASTIC BODY WITH 10-32 PORTS

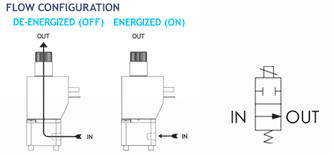

流程图

流程图:

Flow chart Series 58

Series 58 Flow Chart

命名规则表

命名规则:

电磁阀选型规则（只适合58系列）

电磁阀选型规则（只适合58系列）

* Consult representative or factory for options and specifications
