15系列>> 型号155

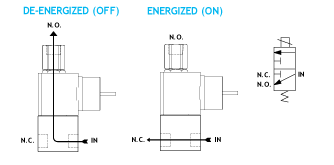

二位三通方向控制型

小黑盒— 磁性元件包裹在环氧树脂中，保证其耐用性、可靠性. 内部零件由不锈钢阳极氧化铝合金组成.取决于节流孔的大小和构置，该阀可用在压力范围从真空到300PI交流，200psi直流的空气、惰性气体和液体介质，对需要额外的耐》热和介质兼容的场合下，氟橡胶或其它弹性材料可提供。
• 精小，轻便，经济
• 工作压力从真空到300psi交流，200psi直流
• 优质的工程设计

Model-155.pdf

Tabs

产品规格

最大工作压差		节流孔径		CV 系数		阀门型号

AC	DC	常闭	常开	常闭	常开	引线	微型DIN	导管外壳

300	200	1/32	1/32	.022	.020	155GG2XGM	155GG2XEM	155GG2XCM
200	150	3/64	3/64	.055	.048	155HH2XGM	155HH2XEM	155HH2XCM
100	75	1/16	1/16	.075	.075	155JJ2XGM	155JJ2XEM	155JJ2XCM
75	40	3/32	1/16	.130	.075	155KJ2XGM	155KJ2XEM	155KJ2XCM
75	40	3/32	3/32	.130	.130	155KK2XGM	155KK2XEM	155KK2XCM

运行条件:

说明:

空气、水和其他流体使用标准密封件-丁腈橡胶密封；热水、蒸汽、汽油等许多特殊应用的密封材料. (由于流体的粘度变化可能会改变电磁阀的额定压力评级)

阀门温度范围:

标配阀的环境温度：-0°F（-18℃）~ 104°F（40℃）；介质温度：0°F （-18℃）~ 150°F（65℃） – 特殊选项的阀门可承受远高于或远低于此环境温度和介质温度

最大工作压差:

见以上表格

爆破压力:

5000 PSI

泄漏:

标配阀气泡气密性

真空:

达5 微米*

电气特性:

线圈电压:

4.8 ~277V 交流 60 HZ. 4.4 ~255V 交流 50 HZ. — 3.0 ~ 180V 直流

额定功率:

交流 — 8.5 瓦, 直流 — 10.5 瓦

线圈结构:

模制F级. (155°C)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作600次

工作周期:

连续

机械特性:

主体:

铝阳极化(标配)

内部组件:

不锈钢

附件:

丁腈橡胶 (标配). 其它橡胶材料可提供.*

孔口直径:

见以上表格

端口:

1/8" NPT (标准.)

外罩:

引线, 1/2” NPT 导管和DIN插座连接器

列表:

大多数电磁阀具有UL和CSA的认证.*

预期寿命:

数以百万次的启闭循环，取决于应用、润滑等.

阀门重量:

122克 ~136克根据型号和外壳样式.

修理包:

见以上表格

选项:

圆棒黄铜或不锈钢阀体，可堆叠结构, 可替换的橡胶材料和磁锁定线圈. DIN插座连接器零件号 50-17029 *

图纸

图纸:

Series 15 General Purpose Valves

3W DIRECTIONAL CONTROL
CONDUIT CONNECTION

3W DIRECTIONAL CONTROL
DIN STYLE

3W DIRECTIONAL CONTROL
MOLDED LEADS

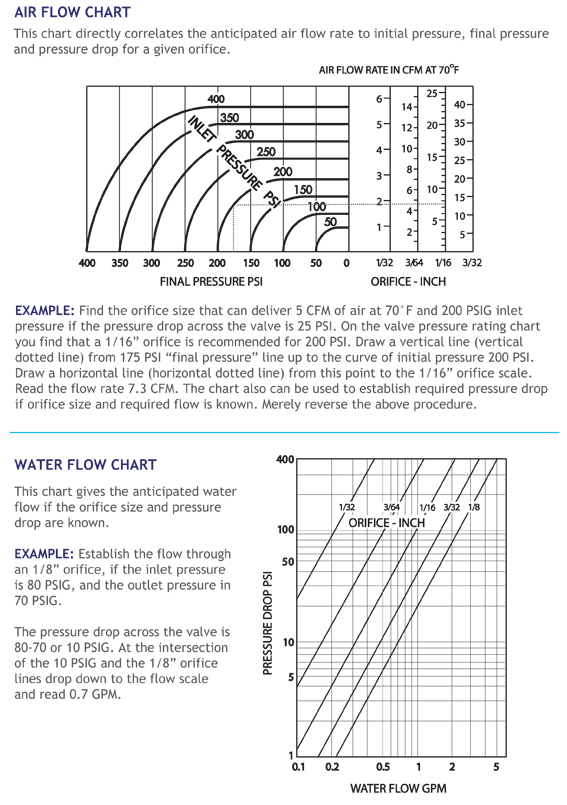

流程图

流程图:

Flow chart Series 15

Series 15 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
