低功耗二位三通方向控制阀

二位三通方向控制型

微型化元器件便于跟电路板连接，广泛用于跟电气信号连接来控制气动输出。小型尺寸最理想用于自成一体，带（#10-32 UNF-2B)端口，或多个阀门装在阀组上。空气和其它常见的气体，推荐的过滤精度-30微米或更小。
• 可作为大阀门的先导阀。
• 理想用于微电子生产设备。
• 对医疗和化学分析应用。
• 可直接由大部分编程控制器控制。
• 优质的工程设计

Tabs

产品规格

最大工作压差		节流孔径		CV 系数				阀门型号

AC	DC	常闭	常开	常闭	常开			引线	微型DIN

300	300	0.6 mm	0.6 mm	.010	.010			585AA19PGM	585AA19PE
200	200	0.8 mm	0.8 mm	.020	.020			585FF19PGM	585FF19PE
50	50	1.0 mm	1.0 mm	.030	.030			585MM19PGM	585MM19PE
35	35	1.2 mm	1.2 mm	.034	.034			585WW19PGM	585WW19PE

运行条件:

说明:

空气和其他常见气体 —推荐的过滤精度 — 30微米或更小

阀门温度范围:

标配阀的环境温度及介质温度 — 5°F (-15°C) ~122°F (50°C) ;

最大工作压差:

见以上表格

爆破压力:

1500 PSI

泄漏:

标配阀气泡气密性.

真空:

达5微米*

电气特性:

线圈电压:

12, 24VDC

额定功率:

交流— 3.5 瓦,直流 — 3.5 瓦

线圈结构:

模制A级带引线和微型DIN

典型的空中响应时间:

交流 — 3 ~ 9 毫秒，直流 — 9 毫秒

运行速度:

高达每分钟动作1000次

工作周期:

连续

机械特性:

主体:

聚酯塑料(标配)，圆棒黄铜或不锈钢(可选)。

内部组件:

不锈钢

附件:

丁腈橡胶(标配）。其它橡胶材料可提供*。

孔口直径:

见以上表格

端口:

美制螺纹#10-32 UNF-2B

预期寿命:

数以百万次的启闭循环，取决于应用、润滑等。

阀门重量:

59克

修理包:

见以上表格

选项:

圆棒不锈钢或黄铜阀体, 外螺柱安装, 手动操作器, M5端口和阀组安装*

图纸

图纸:

Series 58 Model 585 Molded Leads

3W DIRECTIONAL CONTROL
MOLDED COIL WITH LEADS
PLASTIC BODY WITH 10-32 PORTS

3W DIRECTIONAL CONTROL
PIPED EXHAUST
MOLDED LEAD STYLE COIL
STAINLESS STEEL BODY WITH 10-32 PORTS

3W DIRECTIONAL CONTROL
PIPED EXHAUST
MOLDED LEADS STYLE COIL
MANIFOLD MOUNT PLASTIC BODY
WITH MANUAL OVERRIDE

3W DIRECTIONAL CONTROL
PIPED EXHAUST
MOLDED LEADS COIL
MANIFOLD MOUNT PLASTIC BODY

3W DIRECTIONAL CONTROL
PIPED EXHAUST
MOLDED LEADS COIL
STUD MANIFOLD MOUNT
WITH STAINLESS STEEL BODY

Series 58 Model 585 DIN

3W DIRECTIONAL CONTROL
DIN STYLE COIL
PLASTIC BODY WITH 10-32 PORTS

3W DIRECTIONAL CONTROL
PIPED EXHAUST
DIN STYLE COIL
STAINLESS STEEL BODY WITH 10-32 PORTS

3W DIRECTIONAL CONTROL
PIPED EXHAUST
DIN STYLE COIL
MANIFOLD MOUNT PLASTIC BODY
WITH MANUAL OVERRIDE

3W DIRECTIONAL CONTROL
PIPED EXHAUST
DIN STYLE COIL
MANIFOLD MOUNT PLASTIC BODY

3W DIRECTIONAL CONTROL
PIPED EXHAUST
DIN STYLE COIL
STUD MANIFOLD MOUNT
STAINLESS STEEL BODY

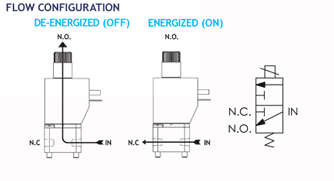

流程图

流程图:

Flow chart Series 58

Series 58 Flow Chart

命名规则表

命名规则:

电磁阀选型规则（只适合58系列）

电磁阀选型规则（只适合58系列）

* Consult representative or factory for options and specifications
