20系列 >> 型号26

最大工作压差		节流孔径		CV 系数		阀门型号扣环外壳		导管外壳

AC	DC	常闭	常开	常闭	常开	1/8 NPT 端口	1/4 NPT 端口	1/8 NPT 端口	1/4 NPT 端口

400	400	1/32	1/32	.024	.024	26GG7XGM	26GG9ZGM	26GG7XCM	26GG9ZCM
150	150	3/64	3/64	.052	.052	26HH7XGM	26HH9ZGM	26HH7XCM	26HH9ZCM
100	100	1/16	1/16	.095	.095	26JJ7XGM	26JJ9ZGM	26JJ7XCM	26JJ9ZCM
75	75	3/32	3/32	.156	.156	26KK7XGM	26KK9ZGM	26KK7XCM	26KK9ZCM
35	35	1/8	1/8	.284	.201	26NN7XGM^	26NN9ZGM^	26NN7XCM^	26NN9ZCM^

运行条件:

说明:

空气，水或其他与标配的丁腈橡胶相兼容的流体。热水，蒸汽，汽油和其他油需要特殊密封材料。(20系列压力等级可能由于液体的粘度而改变)*

阀门温度范围:

标准阀的环境温度：-0°F（-18℃）~ 104°F（40℃）；介质温度：0°F （-18℃）~ 150°F（65℃）。特殊选项的阀门可承受远高于或远低于此环境温度和介质温度.*

最大工作压差:

见以上表格

爆破压力:

5000 PSI

泄漏:

标配阀气泡气密性

真空:

达5微米*

电气特性:

线圈电压:

6 ~825V 交流 60 HZ. 5 ~720V交流 50 HZ. — 1.8 ~ 265V 直流

额定功率:

交流 — 8.7 瓦直流 — 9.5 瓦

线圈结构:

模制(标准) , 非模制A级和灌封F级. (H级可选)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作600次

工作周期:

连续

机械特性:

主体:

黄铜 (标配) 或不锈钢 (可选)

内部组件:

不锈钢

附件:

丁腈橡胶 (标配). 其他橡胶材料可提供.*

孔口直径:

见以上表格

端口:

标准 1/8” NPT 和 1/4” NPT(其它尺寸可提供).*

外罩:

扣环及1/2″ NPT 导管 – 其它尺寸可提供.*

列表:

大多数电磁阀具有UL、CSA的认证.*

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

扣环阀: 513 克导管阀: 540 克

修理包:

见以上表格

选项:

Tabs

Series 20 General Purpose Valves Conduit

Series 20 General Purpose Valves Conduit/Bracket Connection

Series 20 General Purpose Valves DIN

Series 20 General Purpose Valves Grommet

Series 20 General Purpose Valves Grommet/Bracket Connection

Series 20 General Purpose Valves Yoke Leads

Series 20 General Purpose Valves Yoke Spades

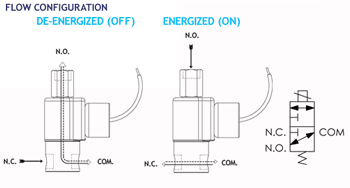

Flow chart Series 20-30
