E50 系列>> 型号 E56

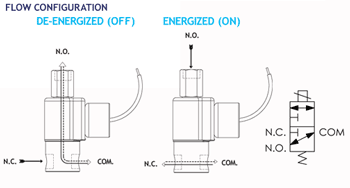

二位三通多功能型

彼得保罗防爆阀使用于存在易燃气体或汽化物,易燃液体,可燃粉尘,或者容易可燃性的纤维的危险易爆炸的场所。推荐使用危险场合阀门,或者在某些情况下强制,高等级的防爆是需要的场合。
• 微型危险位置阀.
• 防爆结构
• 优质的工程设计.

Tabs

产品规格

最大工作压差		节流孔径		CV 系数		阀门型号
AC	DC	常闭	常开	常闭	常开


125	125	1/32	1/32	.022	.020	E56GG8XCCM
100	100	3/64	3/64	.055	.048	E56HH8XCCM
65	50	1/16	1/16	.075	.075	E56JJ8XCCM
25	25	3/32	3/32	.156	.156	E56KK8XCCM

运行条件:

说明:

空气和其他液体采用标配丁腈橡胶密封。热水、蒸汽、汽油、油、液压油需要特殊密封材料。(50系列压力等级可能会由于液体的粘度改变。)*

阀门温度范围:

标准阀的环境温度- 0°F(-18°C)到104°F(40°C);介质温度0°F(-18°C)到150°F(65°C)。特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

5000 PSI

泄漏:

标配阀气泡气密性。

真空:

达5微米*

电气特性:

线圈电压:

6.0 ~ 575V 交流 60 HZ. 5.4 ~ 515V 交流 50 HZ. — 3.0 ~ 300V 直流

额定功率:

交流 — 5.6 瓦直流 — 7.2 瓦

线圈结构:

模制F级带三线接地(标准)，灌封H级(可选)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作 600次

工作周期:

连续

机械特性:

主体:

不锈钢 (标配)

内部组件:

不锈钢

附件:

丁腈橡胶(标配)。许多其它橡胶材料可提供。*

孔口直径:

见以上表格

端口:

(标配)

外罩:

防爆结构带1/2″ NPT 导管

列表:

阀门都符合UL标准和CSA危险场合—Ⅰ级1类 A,B,C,D 组，I I级1类 E,F,G组和3类A ,B,C,D,E,F,G组。

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

294克

修理包:

见以上表格

选项:

备用端口位置,流量控制,可替换的橡胶材料,所有不锈钢结构。*

图纸

图纸:

Series E50 Hazardous Location Valves

MODEL E56
3-WAY MULTI-PURPOSE
EXPLOSION PROOF

MODEL E56 10-32 PORTS
3-WAY MULTI-PURPOSE
EXPLOSION PROOF

MODEL E56 BODY OPTION "E"
3-WAY MULTI-PURPOSE
EXPLOSION PROOF

MODEL E56 BODY OPTION "O"
3-WAY MULTI-PURPOSE
EXPLOSION PROOF

MODEL E56 BODY OPTION "R"
3-WAY MULTI-PURPOSE
EXPLOSION PROOF

MODEL E56 METERED BODY
3-WAY MULTI-PURPOSE
EXPLOSION PROOF

流程图

流程图:

Flow chart Series 40-50

Series 40 Series 50 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
