20系列>>型号H23

二位三通常闭型直排式

20系列>>型号H23
高压
三位常闭阀

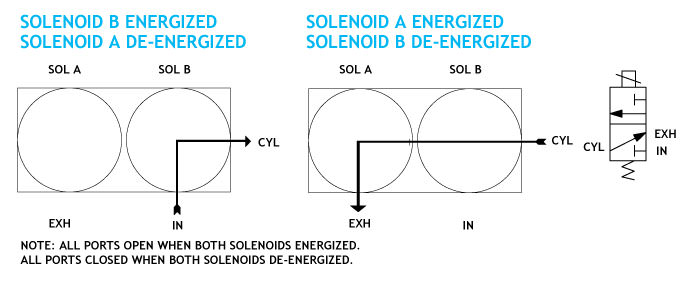

PeterPaul H23型号具有双操作阀，具有三位常闭阀相同的介质控制，但压力额定值远高于其他产品。要作为三位常闭阀运行，操作器必须交替通电和断电。施加到“IN”端口的压力必须始终等于或大于“CYL”端口中的压力。空气和其他非腐蚀性气体，水和油。
•有更高的压力评级
•精密的不锈钢，铁芯动
•聚氯三氟乙烯销针作为密封元件
•节流孔给密封销针导向确保精准对齐
•节流孔给密封销针导向确保精准对齐

series-20-model-h23.pdf

Tabs

产品规格

最大工作压差		节流孔径	CV 系数	阀门型号

AC	DC			1/4 NPT 端口

3000	3000	1/32	.022	H23GG19DCV
2500	1500	3/64	.041	H23HH19DCVG
1750	500	1/16	.065	H23JJ19DCVG
650	100	3/32	.100	H23KK19DCVG

液体压力		节流孔径	CV 系数	阀门型号

AC	DC			1/4 NPT 端口

3000	3000	1/32	.022	H23GG19DCV
1500	1500	3/64	.041	H23HH19DCVL
1000	500	1/16	.065	H23JJ19DCVL
300	100	3/32	.100	H23KK19DCVL

运行条件:

说明:

空气和其它无腐蚀性气体、水和油

阀门温度范围:

标准阀的环境温度- 0°F(-18°C)到104°F(40°C);介质温度0°F(-18°C)到150°F(65°C)。特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

10,000 PSI

泄漏:

气泡气密封（用聚合物密封销针）

电气特性:

线圈电压:

6 - 825 V 交流 60HZ. 5 - 720 V 交流 50 HZ. —1.8-265V

额定功率:

交流 - 7.3瓦直流 - 9.5瓦

线圈结构:

模制A级(标准)，非模制和灌封F级或H级(可选)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

在气体介质中高达每分钟动作 600次

工作周期:

连续

机械特性:

主体:

300系列不锈钢

内部组件:

不锈钢

附件:

丁晴橡胶(标配).许多其它橡胶材料可提供。*

密封销:

Kel-F（标准），Delrin®，Teflon®，尼龙，PEEK，Radel®，Ultem®，303不锈钢（选项）

孔口直径:

见以上表格

端口:

1/4" NPT

外罩:

1/2“NPT导电性套圈

安装:

必须垂直30°安装

列表:

阀门都符合UL标准和CSA危险场合—Ⅰ级1类 A,B,C,D 组，I I级1类 E,F,G组和3类A ,B,C,D,E,F,G组。

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

1646克

修理包:

见以上表格

选项:

可替换密封销针材料和可替换的橡胶材料。 *

图纸

图纸:

Series 20 High Pressure Valves Conduit

3WNC
HIGH PRESSURE
CONDUIT CONNECTION

流程图

流程图:

Flow chart Series 20-30

Series 20 Series 30 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
