30系列>> 型号33

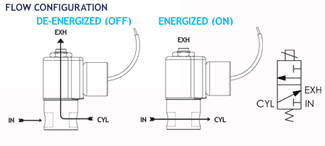

二位三通常闭型直排式

整个系列特别适合成本和尺寸的综合考量。阀体由黄铜制成（不锈钢可选）介质为空气，水或其他与标配的丁腈橡胶相兼容的流体。热水，蒸汽，汽油和其他油需要特殊密封材料。
• 黄铜阀体带不锈钢内部零件。
• 任何行业标准的更小，更具成本效益的替代品。

Tabs

产品规格

最大工作压差		节流孔径		CV 系数		阀门型号扣环外壳	导管外壳

AC	DC	常闭	常开	常闭	常开	1/8 NPT 端口	1/8 NPT 端口

300	300	1/32	1/32	.024	.024	33GG5DGM	33GG5DCM
175	175	3/64	1/16	.052	.095	33HJ5DGM	33HJ5DCM
125	125	1/16	1/16	.095	.095	33JJ5DGM	33JJ5DCM
75	75	3/32	3/32	.160	.160	33KK5DGM	33KK5DCM
50	50	1/8	3/32	.275	.160	33NK5DGM	33NK5DCM

运行条件:

说明:

空气，水或其他与标配的丁腈橡胶相兼容的流体。热水，蒸汽，汽油和其他油需要特殊密封材料。 (30系列压力等级可能由于液体的粘度而改变)*

阀门温度范围:

标准阀的环境温度：-0°F（-18℃）~ 104°F（40℃）；介质温度：0°F （-18℃）~ 150°F（65℃）。特殊选项的阀门可承受远高于或远低于此环境温度和介质温度.*

最大工作压差:

见以上表格

爆破压力:

5000 PSI

泄漏:

标配阀气泡气密性.

真空:

达5微米*

电气特性:

线圈电压:

6.0 ~ 650V 交流 60 HZ. 5.2~ 560V 交流 50 HZ. — 2.0~240V

额定功率:

交流 — 8.0 瓦, 直流 — 8.0 瓦

线圈结构:

模制(标准) , 非模制A级和灌封F级. (H级可选)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作600次

工作周期:

连续

机械特性:

主体:

黄铜 (标配) 或不锈钢 (可选)

内部组件:

不锈钢

附件:

丁腈橡胶 (标配). 其他橡胶材料可提供.*

孔口直径:

见以上表格

端口:

标准 1/8” NPT (其它尺寸可提供).*

外罩:

扣环及1/2″ NPT 导管 – 其它尺寸可提供.*

列表:

大多数电磁阀具有UL、CSA的认证.*

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

扣环阀: 340克导管阀:367克

修理包:

见以上表格

选项:

备用端口位置，流量控制，手动操作，可替换的橡胶材料，扁形端子线圈

图纸

图纸:

Series 30 General Purpose Valves Conduit

MODEL 33 1/8-27 NPT PORTS
3WNC EXHAUST TO ATMOSPHERE
CONDUIT CONNECTION

Series 30 General Purpose Valves Conduit/Bracket Connection

MODEL 33 1/8-27 NPT
3WNC EXHAUST TO ATMOSPHERE
CONDUIT/BRACKET CONNECTION

Series 30 General Purpose Valves DIN

MODEL 33 1/8-27 NPT
3WNC EXHAUST TO ATMOSPHERE
DIN STYLE COIL

Series 30 General Purpose Valves Grommet

MODEL 33 1/8-27 NPT PORTS
3WNC EXHAUST TO ATMOSPHERE
GROMMET WITH LEADS

Series 30 General Purpose Valves Grommet/Bracket Connection

MODEL 33 1/8-27 NPT
3WNC EXHAUST TO ATMOSPHERE
GROMMET/BRACKET WITH LEADS

流程图

流程图:

Flow chart Series 20-30

Series 20 Series 30 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
