50 LW系列 >> 型号LW53

最大工作压差				节流孔径		CV 系数		阀门型号

气体		液体
AC	DC	AC	DC	常闭	常开	常闭	常开	扣环1/8NPT	导管1/8NPT

215	135	215	135	1/32	1/32	.022	.022	LW53GG8DGM	LW53GG8DCM
215	120	120	65	1/32	3/64	.022	.048	LW53GH8DGM	LW53GH8DCM
135	50	40	30	1/32	1/16	.022	.075	LW53GJ8DGM	LW53GJ8DCM
70	35	30	20	1/32	5/64	.022	.134	LW53GV8DGM	LW53GV8DCM
55	30	25	15	1/32	3/32	.022	.156	LW53GK8DGM	LW53GK8DCM
120	70	120	65	3/64	3/64	.055	.048	LW53HH8DGM	LW53GN8DCM
120	50	40	30	3/64	1/16	.055	.075	LW53HJ8DGM	LW53GO8DCM
70	35	30	20	3/64	5/64	.055	.134	LW53HV8DGM	LW53HV8DCM
55	30	25	15	3/64	3/32	.055	.156	LW53HK8DGM	LW53HK8DCM
85	40	40	30	1/16	1/16	.075	.075	LW53JJ8DGM	LW53JJ8DCM
70	35	30	20	1/16	5/64	.075	.134	LW53JV8DGM	LW53JV8DCM
55	30	25	15	1/16	3/32	.075	.156	LW53JK8DGM	LW53JK8DCM
50	30	30	20	5/64	5/64	.134	.134	LW53VV8DGM	LW53VV8DCM
50	30	25	15	5/64	3/32	.134	.156	LW53VK8DGM	LW53VK8DCM
35	20	25	15	3/32	3/32	.150	.156	LW53KK8DGM	LW53KK8DCM

运行条件:

说明:

空气和其它液体标配丁腈橡胶密封垫。热水、蒸汽、汽油、液压油和其它介质需要特殊密封材料(50系列阀门由于液体的粘度，压力等级可能会发生变化)*

阀门温度范围:

标配阀的环境温度：-0°F（-18℃）~ 104°F（45℃）；介质温度：0°F（-18℃）~ 150°F（65℃）。特殊选项的阀门可承受远高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

5000 PSI

泄漏:

标配阀气泡气密性.

真空:

达5 微米*

电气特性:

线圈电压:

22 ~ 277V 交流60 HZ. 20 ~ 250V 交流 50 HZ.— 6.0 ~ 120V 直流

额定功率:

交流 — 2.5 瓦直流 — 2.5 瓦

线圈结构:

非模制A级，模制灌封F级. ( H级为可选)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

在气体介质中高达每分钟动作600次

工作周期:

连续

机械特性:

主体:

不锈钢(标配.), 黄铜 (可选.) 或铝(可选.)

内部组件:

不锈钢

附件:

丁腈橡胶(标配). 其它橡胶材料可提供.*

孔口直径:

见以上表格

端口:

1/8" NPT (标配.)

外罩:

扣环和1/2"NPT导管 – 其它尺寸可提供

预期寿命:

数以百万次的启闭循环，取决于应用、润滑等。

阀门重量:

扣环阀: 172克, 导管阀: 200克

修理包:

见以上表格

选项:

端口位置,流量控制，橡胶材料可替换*

Tabs

Series 50 LW Low Watt Valves Conduit Connection

Series 50 LW Low Watt Valves Conduit/Bracket Connection

Series 50 LW Low Watt Valves Grommet with Leads

Series 50 LW Low Watt Valves Grommet/Bracket with Leads

Series 50 LW Low Watt Valves Splice Box Connection

Series 50 LW Low Watt Valves Yoke With Leads

Series 50 LW Low Watt Valves Yoke With Spade Terminals

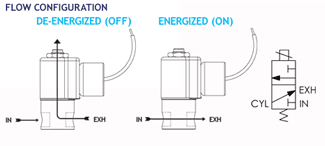

Flow chart Series 40-50
