E50 系列>> 型号 E53 (直排式)

二位三通常闭型直排式

E50 系列>> 型号 E53

危险场合

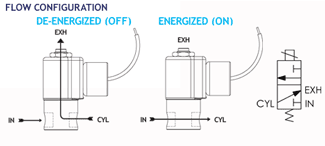

二位三通常闭型 (直排式)

彼得保罗防爆阀使用于存在易燃气体或汽化物,易燃液体,可燃粉尘,或者容易可燃性的纤维的危险易爆炸的场所。推荐使用危险场合阀门,或者在某些情况下强制,高等级的防爆是需要的场合。

微型危险位置阀
防爆结构
优质的工程设计

ModelE53etoa.pdf

Tabs

产品规格

VALVE SPECIFICATIONS

最大工作压差		节流孔径		CV 系数		阀门型号
AC	DC	常闭	常开	常闭	常开


200	200	1/32	1/32	.022	.020	E53GG8DCCM
150	150	3/64	3/64	.055	.048	E53HH8DCCM
150	150	3/64	1/16	.055	.075	E53HJ8DCCM
100	100	1/16	1/16	.075	.075	E53JJ8DCCM
60	60	3/32	1/16	.156	.075	E53KJ8DCCM
50	50	3/32	3/32	.156	.156	E53KK8DCCM
30	30	1/8	1/16	.230	.075	E53NJ8DCCM
30	30	1/8	3/32	.230	.156	E53NK8DCCM

在订购电磁阀或配件时，请提供完整的电压和频率参数。
例如:电磁阀(E53HJ8DCCM-120/60)维修包(5KE53HJD-AC)

运行条件:

说明:

空气、水和其他液体采用标配丁腈橡胶密封。热水、蒸汽、汽油、油、液压油需要特殊密封材料。(50系列压力等级可能由于液体的粘度而改变)*

阀门温度范围:

标准阀的环境温度- 0°F(-18°C)到104°F(40°C);介质温度0°F(-18°C)到150°F(65°C)。特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

5000 PSI

泄漏:

气泡气密性按标准阀

真空:

达5微米*

电气特性:

线圈电压:

6.0 ~ 575V 交流 60 HZ. 5.4 ~ 515V 交流 50 HZ. — 3.0 ~ 300V

额定功率:

交流 — 5.6 瓦直流 — 7.2 瓦

线圈结构:

模制F级带三线接地(标准)，灌封H级(可选)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作600次

工作周期:

连续

机械特性:

主体:

不锈钢 (标配)

内部组件:

不锈钢

附件:

丁腈橡胶(标配)。许多其它橡胶材料可提供。*

孔口直径:

见以上表格

端口:

1/8″ NPT (标配)

外罩:

防爆构造和1/2″ NPT 导管-提供多种选择

列表:

阀门都符合UL标准和CSA危险场合—Ⅰ级1类 A,B,C,D 组，I I级1类 E,F,G组和2类A ,B,C,D,E,F,G组。

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

181克

修理包:

见以上表格

选项:

备用端口位置,流量控制,可替换的橡胶材料,所有不锈钢结构。*

图纸

图纸:

Series E50 Hazardous Location Valves

MODEL E53
3WNC EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

MODEL E53 10-32 BODY PORTS
3WNC
EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

MODEL E53 BODY OPTION "E"
3WNC
EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

MODEL E53 BODY OPTION "O"
3WNC
EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

MODEL E53 BODY OPTION "R"
3WNC
EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

MODEL E53 METERED BODY
3WNC
EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

流程图

流程图:

Flow chart Series 40-50

Series 40 Series 50 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
