70系列>>型号73

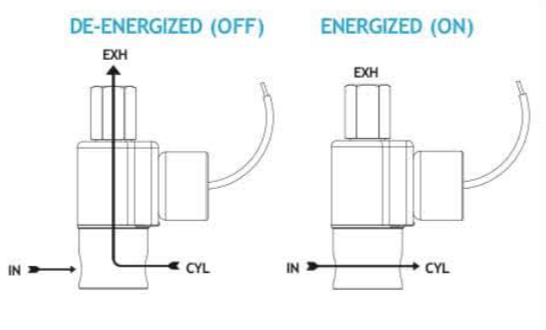

二位三通常闭型管道排放式

二位三通常闭型— 直排式 (管道排放)

N70系列PeterPaul危险定位阀已通过UL认证，并通过非易燃危险场所认证 - I类，2区，A，B，C和D组 - II类，2区，E，F和G组 - T3C温度等级

我们制造的最大的直动（非先导）阀门。
大节流孔径
高流量
将在极低的压力或真空下有效运行。

series-70-model-N73-piped.pdf

Tabs

产品规格

电磁阀规格

最大工作压差		节流孔径		CV 系数		阀门型号

AC	DC	常闭	常开	常闭	常开	1/4 NPT 端口

350	350	1/16	1/16	.09	.09	N73JJ9DCP
250	250	3/32	3/32	.22	.22	N73KK9DCP
175	175	1/8	1/8	.35	.35	N73NN9DCP
125	125	5/32	5/32	.45	.45	N73009DCP
100	100	3/16	3/16	.50	.50	N3PP9DCP
50	50	1/4	3/16	.78	.50	N73RP9DCP

订购电磁阀和配件包时请提供完整的电压和频率参数.
例如: 电磁阀(73OO9DGM-120/60) 修理包 (K73OOD-AC).

运行条件:

说明:

空气，水或其他与标配的丁腈橡胶相兼容的流体。热水，蒸汽，汽油和其他油需要特殊密封材料。(70系列压力等级可能由于液体的粘度而改变)*

阀门温度范围:

标准阀的环境温度：-0°F（-18℃）~ 104°F（40℃）；介质温度：0°F （-18℃）~ 150°F（65℃）。特殊选项的阀门可承受远高于或远低于此环境温度和介质温度.*

最大工作压差:

见以上表格

爆破压力:

4000 PSI

泄漏:

标配阀气泡气密性.

真空:

达5微米*

电气特性:

线圈电压:

12 ~1150V 交流 60 HZ. 11 ~ 1035V交流 50 HZ. — 2.5 ~220V

额定功率:

交流 — 18.0 瓦直流 — 16.0 瓦

线圈结构:

灌封F级. (H级可选)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作600次

工作周期:

连续

机械特性:

主体:

黄铜 (标配) 或不锈钢 (可选)

内部组件:

不锈钢

附件:

丁腈橡胶 (标配). 其他橡胶材料可提供.*

孔口直径:

见以上表格

端口:

标准 1/4” NPT(其它尺寸可提供).*

外罩:

扣环及1/2″ NPT 导管 – 其它尺寸可提供.*

列表:

大多数电磁阀具有UL、CSA的认证.*

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

导管阀: 935克

修理包:

见以上表格

选项:

备用端口位置，流量控制和可替换的橡胶材料

图纸

图纸:

Series 70 3WNC DIN PIPED EXHAUST

MODEL 73
1/4-18 NPT 3WNC DIN PIPED EXHAUST

SERIES 70 3WNC PIPED EXHAUST CONDUIT CONNECTION

MODEL 73 1/4-18 NPT 3WNC CONDUIT CONNECTION

Series 70 General Purpose Valves Conduit/Bracket Connection

MODEL 73 1/4-18 NPT 3WNC CONDUIT/BRACKET CONNECTION

流程图

流程图:

Flow chart Series 70

Series 70 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
