ELL50 系列>> 型号 ELL53 (管道排放)

二位三通常闭型管道排放式

低功耗危险场合

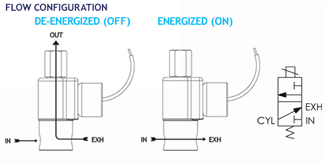

二位三通常闭型 (管道排放)

彼得保罗防爆阀使用于存在易燃气体或汽化物,易燃液体,可燃粉尘,或者容易可燃性的纤维的危险易爆炸的场所。推荐使用危险场合阀门,或者在某些情况下强制,高等级的防爆是需要的场合。

微型危险位置比EL53阀门耗能更低
防爆结构
优质的工程设计

Model-ELL53pip.pdf

Tabs

产品规格

电磁阀规格

最大工作压差	节流孔径		CV 系数		阀门型号

DC	常闭	常开	常闭	常开

120	1/32	1/32	.022	.022	ELL53GG8XCCM

在订购电磁阀或配件时，请提供完整的电压和频率参数。
例如:电磁阀 (ELL53GG8DCCM-12/DC) 维修包 (5KELL53GGD-DC)

运行条件:

说明:

空气和其他常见气体

阀门温度范围:

标准阀的环境温度- 0°F(-18°C)到104°F(40°C);介质温度0°F(-18°C)到150°F(65°C)。特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

4000 PSI

泄漏:

标配阀气泡气密性

真空:

达5微米*

电气特性:

线圈电压:

12, 24V 直流

额定功率:

直流 — 0.85 瓦

线圈结构:

模制F级带三线接地(标准)，灌封H级(可选)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作 600次

工作周期:

连续

机械特性:

主体:

不锈钢 (标配)

内部组件:

不锈钢

附件:

丁腈橡胶(标配)。许多其它橡胶材料可提供。*

孔口直径:

见以上表格

端口:

1/8" NPT (标配)

外罩:

防爆构造和1/2″ NPT 导管-提供多种选择

列表:

阀门都符合UL标准和CSA危险场合—Ⅰ级1类 A,B,C,D 组，I I级1类 E,F,G组和4类A ,B,C,D,E,F,G组。

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

294克

修理包:

见以上表格

选项:

备用端口位置,流量控制,可替换的橡胶材料,所有不锈钢结构。*

图纸

图纸:

Series ELL50 Hazardous Location Valves

MODEL ELL53
3WNC PIPED EXHAUST
EXPLOSION PROOF

MODEL ELL53 10-32 PORTS
3WNC PIPED EXHAUST
EXPLOSION PROOF

MODEL ELL53 BODY OPTION "E"
3WNC PIPED EXHAUST
EXPLOSION PROOF

MODEL ELL53 BODY OPTION "O"
3WNC PIPED EXHAUST
EXPLOSION PROOF

MODEL ELL53 BODY OPTION "R"
3WNC PIPED EXHAUST
EXPLOSION PROOF

MODEL ELL53 METERED BODY
3WNC PIPED EXHAUST
EXPLOSION PROOF

流程图

流程图:

Flow chart Series 40-50

Series 40 Series 50 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
