20系列 >> 型号 E24

二位三通常开型

彼得保罗防爆阀使用于存在易燃气体或汽化物,易燃液体,可燃粉尘,或者容易可燃性的纤维的危险易爆炸的场所。推荐使用危险场合阀门,或者在某些情况下强制,高等级的防爆是需要的场合。
• 防爆
• 最初为流体动力工业创造的一流阀门
• 重型且由不锈钢制成
• 真正的主力，具有可靠的性能
• 具有所有的阀门可用的最多选项
• 节流孔径范围从1/32″ 到 1/8″

ModelE24.pdf

Tabs

产品规格

最大工作压差		节流孔径		CV 系数		阀门型号

AC	DC	常开	常闭	常开	常闭	1/8 NPT 端口	1/4 NPT 端口

400	400	1/32	1/32	.024	.024	E24GG7XCCM	E24GG9ZCCM
150 (225)	150	3/64	1/16	.052	.095	E24HJ7XCCM	E24HJ9ZCCM
100 (150)	100	1/16	1/16	.095	.095	E24JJ7XCCM	E24JJ9ZCCM
100 (125)	100	1/16	1/8	.095	.284	E24JN7XCCM	E24JN9ZCCM
75 (90)	75	3/32	1/8	.156	.284	E24KN7XCCM	E24KN9ZCCM
30	30	1/8	1/8	.227	.284	E24NN7XCCM ^	E24NN9ZCCM ^

运行条件:

说明:

空气、水和其他液体采用标配丁腈橡胶密封。热水、蒸汽、汽油、油、液压液需要特殊密封材料。(20系列压力等级可能会由于液体的粘度改变。)*

阀门温度范围:

标准阀的环境温度- 0°F(-18°C)到104°F(40°C);介质温度0°F(-18°C)到150°F(65°C)。特殊选项的阀门可选高于或远低于此环境温度和介质温度。*

最大工作压差:

见以上表格

爆破压力:

5000 PSI

泄漏:

标配阀气泡气密性。

真空:

达5微米*

电气特性:

线圈电压:

6 ~ 825V 交流 60 HZ. 5 ~ 720V 交流 50 HZ. — 1.8 ~ 265V 直流

额定功率:

交流 — 7.3 瓦直流 — 9.5 瓦

线圈结构:

模制F级带三线接地(标准)，灌封H级(可选)

典型的空中响应时间:

4 - 16 毫秒

运行速度:

高达每分钟动作 600次

工作周期:

连续

机械特性:

主体:

不锈钢 (标配)

内部组件:

不锈钢

附件:

丁腈橡胶(标配)。许多其它橡胶材料可提供。*

孔口直径:

见以上表格

端口:

1/8” 和 1/4” NPT (许多其他选择).

预期寿命:

数以百万次的启闭循环, 取决于应用、润滑等。

阀门重量:

680克

修理包:

见以上表格

选项:

备用端口位置,流量,手动操作，可替换的橡胶材料。

图纸

图纸:

Series 20 Hazardous Location Valves

MODEL E24 1/4-18 NPT
3-WAY NORMALLY OPEN
EXPLOSION PROOF

MODEL E24 1/8-27 NPT
3-WAY NORMALLY OPEN
EXPLOSION PROOF

MODEL E24 BODY OPTION "E"
3-WAY NORMALLY OPEN
EXPLOSION PROOF

MODEL E24 BODY OPTION "R"
3-WAY NORMALLY OPEN
EXPLOSION PROOF

MODEL E24 MANUAL OVERRIDE
3-WAY NORMALLY OPEN
EXPLOSION PROOF

MODEL E24 METERING
3-WAY NORMALLY OPEN
EXPLOSION PROOF

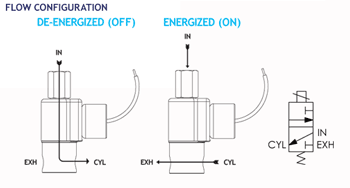

流程图

流程图:

Flow chart Series 20-30

Series 20 Series 30 Flow Chart

命名规则表

命名规则:

电磁阀型号编码规则（除58系列外）

* Consult representative or factory for options and specifications
